华樾精细化工(昆山)有限公司

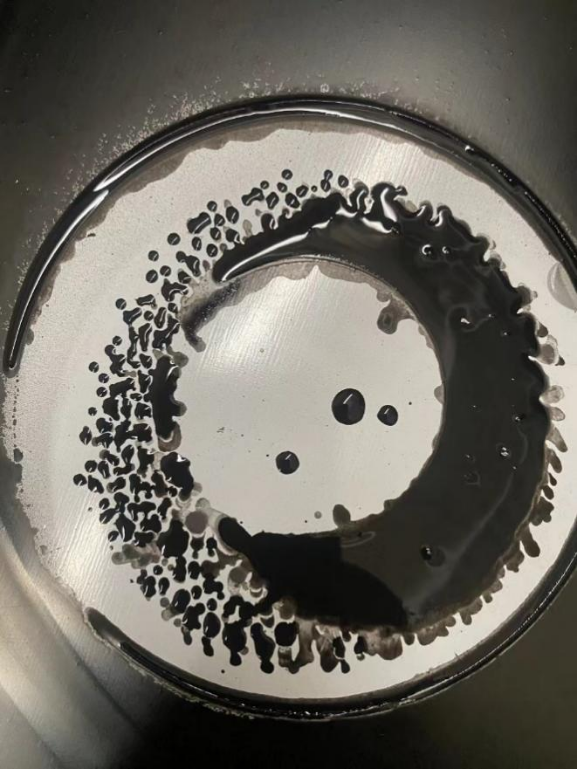

水性工业漆喷涂时有缩孔或缩边现象?
水性涂料适合于刷涂,喷涂,淋涂,浸涂等施工工艺,喷涂施工工艺与刷涂及淋涂,浸涂工艺相比,对工件异形的要求低其涂膜流平及丰满度更好。对基材的处理和施工粘度及喷涂工人施工的熟练程度也需要更高要求,
出现缩孔缩边现象有以下原因:
1、底材被油或杂质污染,
底材被油或杂质污染会造成基材的表面张力过大或不均匀,多而造成面涂上漆后因底材的表面张力原因产生湿涂膜内的流平力不匀衡而造成回缩现象。
2、旧漆或底层涂料未打磨就涂下一道漆
由于旧漆或底层涂料漆膜表面容易粘上油质和涂料配方中常有硅类流平剂成份,所以旧漆或底层涂料未打磨处理也容易造成缩孔或附着力差的情况,
3、两道涂料之间施工间隔时间过长
这种情况主要是指反应型的涂料,如双组份PU和环氧等涂料,
4、涂料中消泡剂的选择不当
如矿物油和有机硅的消泡剂,这类消泡剂消泡能力强,对涂料的表面张力影响大,不经过研磨或高速分散的低PVC涂料尽量不用这两类消光泡剂 。
5、涂料的重涂性太差
涂料的重涂性差主要体现以下方面,涂料中添加了过量的有机硅或有机蜡以追求手感特别滑爽的涂料涂膜,使得底层的表面张力过大。容易造成下一道涂层湿膜的“贝纳德漩涡”现象,从而引起的缩孔缩边和附着力问题。
具体的来说,可以从以下几个方面考虑减少缩孔现象:
1、彻底打磨清洁底材
2、缩短重涂间隔时间,或打磨待涂漆面
3、适当增加流平剂和增稠剂的用量。
4、检查消泡剂与体系的相容性,选用相容性好的消泡剂。
5、选用不影响重涂的润湿剂,流平剂和消泡剂。如华樾的1040,1010润湿剂。
6、选用疏水分散剂配合相对高分子质量量的增稠剂,并适当补充温和点的消泡剂(炔二醇类的)防止搅拌起泡。调节合适的施工粘度,将喷涂施工粘度控制在20秒以上。
ADD:江苏昆山花桥立德企业园5-1
www.hy-chemical.cn
